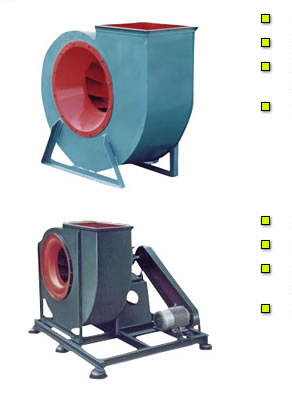

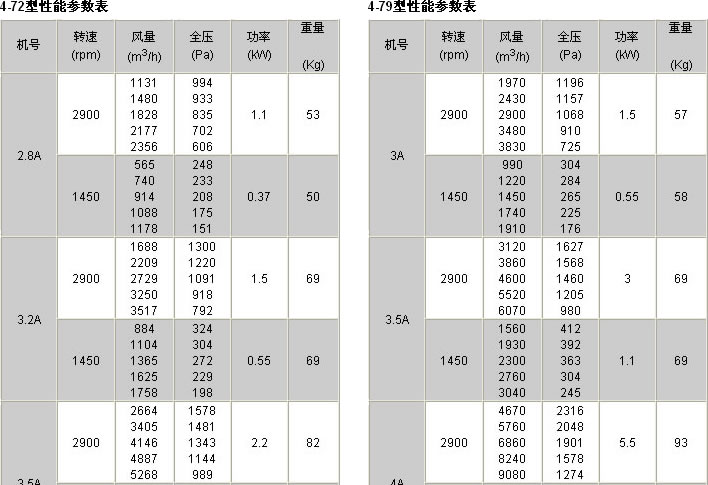

| 4-72(79)离心风机 |
| |
| 机号:：2.8#-6# 风量:565-15455m3/h 风压:176-3334pa |
| |
| 特点：采用A式直联传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制和玻璃钢制作 |
| |
| 应用：各类大中型工厂和高级民用建筑.大型场馆 |
| |
| 4-72(79)离心风机 |
| |
| 机号：6#-12# 风量:4420-48800m3/h 风压:317-2118pa |
| |
| 特点：采用E式皮带传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制和玻璃钢制作 |
| |
| 应用：各类大中型工厂和高级民用建筑.大型场馆 |
|

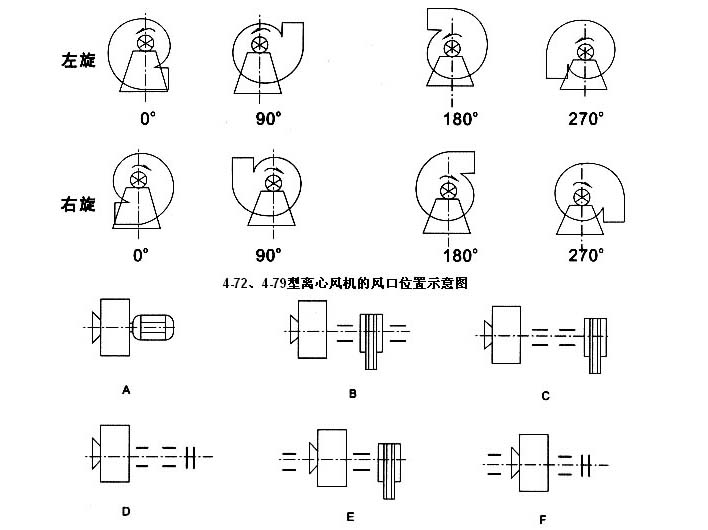

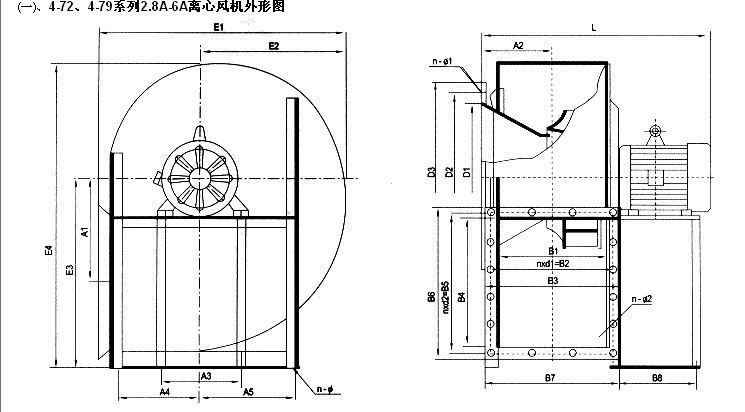

| 一二、风机型式及传动试(亦适用于9-19、C6-48及其它离心风机) |

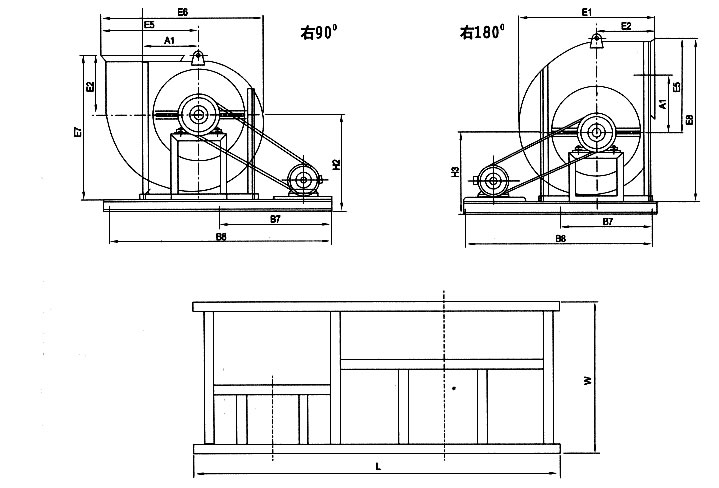

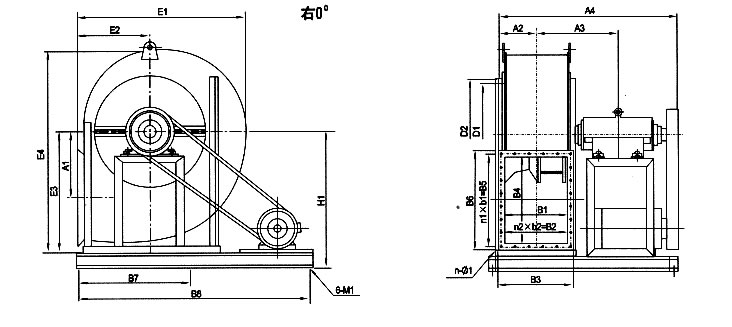

| 风机分左旋和右旋两种型式，从电机(皮带轮)侧正视，叶轮按顺时针方向旋转为右旋，逆时针旋转为左旋。A式为电机直联传动,
B、C、E式为皮带传动，D、F式为联轴器传动。 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| |
|
| |
|
|
|
